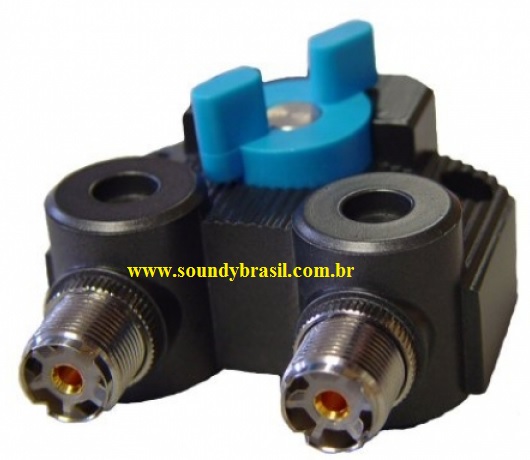

SOUNDY SDY-102 Chave Coaxial de Antenas 2 posições

SOUNDY | cód: SDY-102

Descrição
Especificações técnicas
Downloads

SOUNDY SDY-102 - Chave Coaxial de Antenas 2 posições

Permite a comutação de duas antenas em um único transceptor ou dois rádios em uma única antena.
Pode ser usada em frequencias de até 450 MHz.
Suporta até 2,5 kW.
Impedância de 50 Ohms.
Perda por inserção praticamente inexistente.

Montada com conector tipo PL-259 fêmea (Conector Tipo UHF fêmea)

>> Consulte no rodapé desta página, em "produtos relacionados", o adaptador coaxial UHF Macho x N Fêmea. <<

Especificações Técnicas

Especificações	SDY-102	SDY-102N
Faixa de frequência	DC-1GHz	DC-3GHz
Faixa de potência DC ~ 30MHz 30MHz ~ 200MHz 200MHz ~ 500MHz 500MHz ~ 1GHz 1GHz ~ 3GHz	2kW 1kW 500W 250W	2kW 1kW 500W 250W 150W
Perda por inserção DC ~ 500MHz 500MHz ~ 1GHz 1GHz ~ 2GHz 2GHz ~ 3GHz	< 0.05dB < 0.10dB	< 0.05dB < 0.10dB < 0.15dB < 0.20dB
Isolação das saídas DC ~ 500MHz 500MHz ~ 1GHz 1GHz ~ 2GHz 2GHz ~ 3GHz	> 70.0dB > 60.0dB	> 70.0dB > 60.0dB > 55.0dB > 50.0dB
VSWR DC ~ 500MHz 500MHz ~ 1GHz 1GHz ~ 2GHz 2GHz ~ 3GHz	< 1.0 < 1.15	< 1.05 < 1.10 < 1.15 < 1.25
