ICOM IC-7700 - Transceptor Fixo HF / 50 MHz 200W

ICOM | cód: IC-7700

US$ 9.150,00
Availability: IN STOCK
Comprar
Indicar produto
Dúvidas?
Aumentar fonte Diminuir fonte

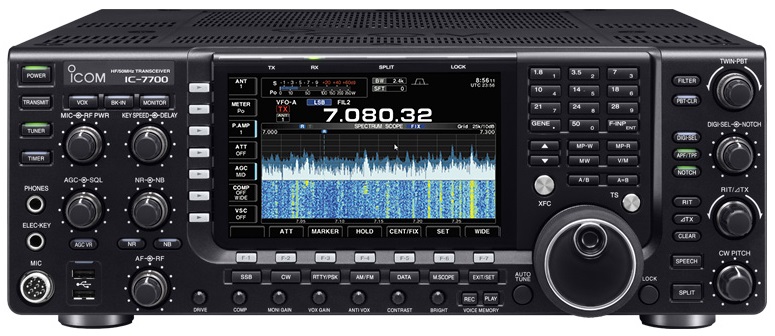

ICOM IC-7700 -  Transceptor Fixo HF / 50 MHz - 200 Watts de Potência!!!







Alcance dinâmico de 110dB e + 40dBm 3ª ordem Ponto de interceptação (IP3)

O desempenho IP3 de um rádio pode ser melhorado sacrificando a sensibilidade, mas a ICOM considera esta uma má escolha. Para atingir alta performance REAL, a ICOM revisou todos os circuitos do receptor analógico. O IC-7700 emprega relé mecânico BPF chaveado, um pré-seletor digitalmente sintonizado e três Hi-spec 1 IF filtros (filtro de cobertura) em uma característica de faixa dinâmica (em banda de  14 MHz) utilizando superheterodyne dupla conversão limpa e simples. Ao equilibrar as funções analógicas e DSP, o IC-7700 fornece sensibilidade superior em simultâneo com uma gama dinâmica soberba de 110dB, e 40 dBm IP3 (mesmo no modo USB com largura de banda do filtro de 2,4 kHz).



Melhor do que + 110dBm ponto de intercepção segunda ordem (IP2)

Melhor do que + 110dBm ponto de 2ª ordem de interceptação (IP2) Um ponto de mais de 110 dBm * IP2 significa o 2º distorção fim de estações de transmissão fortes será completamente eliminado. A busca interminável de líder de engenharia de circuitos analógicos torna possível atingir esse nível vanguarda de performance.

* As medições foram feitas usando equipamentos personalizados, devido aos limites normais de geradores de sinais (SG) e duplexers a 85 dBm. A figura IP2 é um valor típico.



Sistema de dupla conversão Superheterodyne

Enquanto múltiplos estágios IF podem se tornar uma fonte de produtos de distorção e respostas espúrias, o IC-7700 utiliza misturadoras-rejeição de imagem original da ICOM em um simples superheterodyne de dupla conversão. Isto reduz a distorção e produz um sinal de áudio muito mais limpo em comparação com receptores superheterodinos triplos ou quádruplos.



Alta especificação inband IMD

Na banda IMD (distorção de intermodulação) cria sinais espúrios indesejáveis como uma consequência de processamento não-linear de sinais múltiplos. Todos (2, 3 ou até mais) ordens de desempenho IMD são superiores no IC-7700. A melhoria será especialmente evidente no modo CW. Você vai notar a diferença quando você copiar sinais fracos sem distorção interna ou ruído.



Filtro passa banda

Filtro passa banda Enquanto alguns podem levar você a acreditar que bobinas e capacitores são todos iguais, para a Icom sabemos ter excelência em design. Ao invés de usar diodos de comutação que podem introduzir distorção, o projeto IC-7700 utiliza relés mecânicos de alta qualidade, juntamente com grandes capacitores e bobinas toroidal; resistente à saturação magnética, proporcionando uma maior linearidade, e reduzindo grandemente a distorção.



DIGI-SEL (pré-seletor Digital)

A unidade DIGI-SEL  (pré-seletor  digital X) é ajustável, filtro muito estreito, faixa de passagem criado para controlar automaticamente a freqüência de operação, atenuando a interferência de sinais fora da banda. Embora o pré-seletor de passa banda permaneça centrada na freqüência de operação, sobre os ajustes são possíveis via controles do painel frontal. O DIGI-SEL é especialmente útil para a operação multi-transmissor e perto de fortes estações de transmissão, reduzindo o 2º, 3º, e de ordem ainda maior componentes IMD de outras estações.



Pré-amplificadores

O IC-7700 tem um total de quatro pré-amplificadores, dois para as bandas de HF e dois para a banda de 50MHz. O objetivo do pré-amplificadores é melhorar a sensibilidade do receptor para a busca do ganho superior e uma melhor figura de ruído. O IC-7700 emprega um projeto de retorno silencioso com amplificadores push-pull. Usando transformadores de feedback, os pré-amplificadores de fornecer um alto IP3, mantendo uma figura de baixo ruído.



1º misturador

A 1ª etapa misturador é conduzido com um sinal do alto-drive oscilador local com excelente C / N. Um sinal de 16V pp LO de alto nível é aplicado ao misturador para melhorar as características de intermodulação, evitando um oscilações parasitas ou ruído.

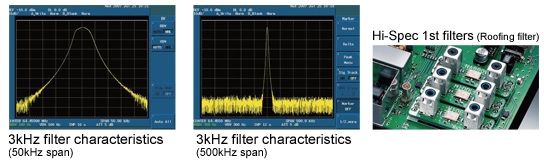

Três 1 Hi-Spec IF filtros (filtro de cobertura) * 1

O IC-7700 emprega três primeiros Hi-Spec, se os filtros (filtros de cobertura) de 15 kHz, 6 kHz e 3 kHz antes do primeiro IF amplificador. Icom ordenou dispositivos especiais de alta especificação personalizada para melhorar IMD e alcançar melhores características de impedância. Como resultado, o primeiro 3kHz IF filtro fornece aproximadamente 134dB * 2 de bloquear faixa dinâmica e permite que você retire um sinal fraco na presença de fortes sinais adjacentes.

* 1 Icom chama os filtros para telhados "Hi-spec 1 IF filtros", porque seu desempenho é muito melhor do que regular se filtros.

* 2 Ao 14.1MHz receber, com a separação de 5 kHz sinal de interferência.



2ª fase do misturador de rejeição de imagem

A 2ª fase imagem misturador de rejeição processa sinais de rejeitar respostas de imagem e espúrias. Em conjunto com o Hi-spec 1, os filtros (filtros de cobertura), rejeição de imagem superior a 100dB é realizado. Linearidade A imagem analógica do misturador de rejeição faz com que seja possível a utilização de um projeto do receptor simplificada. Isso melhora o desempenho distorção do receptor.



Pré-amplificador de banda de 50MHz e misturador

O IC-7700 foi projetado com o aficionado 6m em mente. Ao invés de compartilhar circuitos utilizados para HF, um pré-amplificador e mixer separado foi projetado especialmente para 6m. Isso melhora muito a sensibilidade do receptor, reduzindo características de intermodulação, permitindo obras de sinal fraco, sem distorção ou interferência de sinais fortes na banda.



Dois Loops AGC

O CI-7700 tem dois circuitos de AGC. As voltagens AGC detectados na frente e atrás do filtro digital de IF na unidade DSP. O primeiro circuito de AGC impede a saturação do primeiro amplificador de IF de fortes sinais fora do filtro passa-banda, e melhora a gama dinâmica, na presença de sinais fortes adjacentes. O outro circuito AGC detecta a tensão AGC no digital, se saída do filtro, que só passou o sinal pretendido e chama todo o potencial do digital Se filtro.

O IC-7700 acomoda tanto o operador "on-the-fly", bem como os mais ávidos de "Tweaker" operador, fornecendo tunable preset AGC e manuais controles de nível AGC. As constantes de tempo AGC pode ser definido nos 3 presets (lento, médio e rápido), ajustável 0,1-6 sec. (0,3-8 seg. Em AM) demora. Em seguida, a adição do controle AGC VR permite que o usuário "fuçar" ou afinar o tempo de reação AGC.



Alta estabilidade unidade OCXO

Controle OCXO unitFrequency do IC-7700 é mantida pela alta estabilidade Forno Controlado cristal oscilador. O OCXO alcança estabilidade de ± 0.05ppm em toda a faixa de temperatura especificada, o que significa que a freqüência irá desviar apenas 5 Hz em cada 100 MHz de frequência! Esta especificação é equivalente ao de equipamentos de medição especializados, tais como geradores de sinais ou analisadores de espectro. Além disso, um sinal de referência de 10 MHz pode ser entrada para o CI-7700 ou de saída para utilização em equipamento externo.



Os componentes bem selecionados proporcionam desempenho superior

Relés relaysMechanical mecânicos

Relés mecânicos usando contatos dourados têm excelente resistência à deterioração e condutividade superior.



Hi-spec 1º IF filtro

O IC-7700 usa personalizado feito Hi-spec 1,  os filtros (filtros de cobertura), selecionados especialmente para excelentes características IMD.

As grandes bobinas coilsLarge

Para reduzir a distorção secundário, grandes bobinas e capacitores são usados em circuitos de alta amplitude de comutação filtro. O uso de semicondutores não lineares é minimizado.



DSP

O transmissor e receptor de usar um ponto de DSP de 32 bits flutuante, oferecendo o alto desempenho de 1800 MFLOPS processamento. Além disso, o DSP âmbito espectro alcança 1.200 MFLOPS de pico de desempenho.



Amplificadores de Potência

Os amplificadores de potência usar uma combinação de push-pull final com dois MRF150 transistores, com confiabilidade comprovada em comunicações ultra-profissionais. Estes dispositivos gerar um 200W estável de potência de saída de HF para 54MHz.

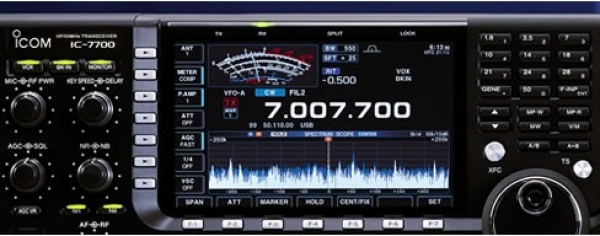

Grande tela de 7 polegadas TFT LCD a cores

Enquanto a equipe de engenharia de RF da Icom avaliação designs receptor de como o IC-7700 ouve um sinal, uma atenção especial também foi dada à forma como o operador vê um sinal. Detalhes como tempo de resposta, cor, resolução e visibilidade eram extremamente importantes. Assim, uma matriz de 7 polegadas ativa (800 × 480 pixels) ecrã TFT a cores foi selecionado como o visor do IC-7700. O display proporciona desempenho superior no tempo de resposta, cor, resolução, visibilidade e muito mais. O grande display mostra frequências de operação, várias configurações e condições de funcionamento, bem como o alcance de espectro, S-meter e RTTY / PSK31 decodificado mensagens. O S-meter mostra um balançando agulha semelhante à analógica, que é suave e preciso. Além do medidor analógico como de estilo, o IC-7700 tem um medidor e edgewise gráfico multi-função digital - escolheu o seu estilo favorito! Ainda mais, o IC-7700 tem um conector VGA para um monitor externo e um conector S-meter para uma S-medidor analógico externo.



Portas USB no painel frontal

Duas portas USB portsTwo USB no painel frontal permite que você facilmente conectar um teclado tipo USB ou cartão de memória USB para salvar as configurações do transceptor, atualização de firmware, ou de transferência para outro IC-7700. Fazendo grandes pontuações significa manter sua equipe fresco naquelas longas DX-peditions ou concursos Multi-operadores. Trocar operadores geralmente envolve ajustes de rádio de perder tempo, porque cada operadora tem suas próprias configurações favoritas para melhor corresponder a sua forma de funcionamento. Este todas as mudanças com os drives USB! Antes de um concurso, os operadores podem gravar suas configurações IC-7700 preferidos, tais como filtro, gravador de voz digital (DVR) memórias, as configurações de antena, etc. Quando é a sua vez de operar, basta inserir seu USB Drive para o IC-7700. Em um flash, o IC-7700 é agora "seu equipamento", e há quase zero para baixo tempo!



Operação RTTY / PSK31 sem operação por conexão ao PC

O IC-7700 tem um PSK31 modulador / demodulador built-in e RTTY. Por simplesmente conectar um USB chave-board, você pode imediatamente começar a desfrutar desses modos. Além disso, você pode pré-programa de transmitir mensagens na memória mensagem interna ou um cartão de memória USB e transmiti-los, mesmo sem digitar uma mensagem de um teclado USB. Além disso, as mensagens recebidas podem ser armazenados em um cartão de memória USB e transferidos para o seu PC.

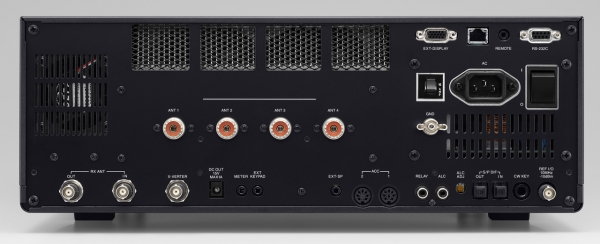

4 conectores de antena

O IC-7700 tem 4 conectores de antena (ANT1 para ANT4) com um seletor de antena automática. Depois de programar as faixas de operação em cada memória antena, o IC-7700 selecionará automaticamente a antena como você mudar a banda de operação. O tipo de uso para cada antena pode ser configurado para uso Tx / Rx, Rx só * uso e off line. O botão interruptor de antena permite que você mude a antena operacional temporariamente.

* Definição Rx está disponível por apenas ANT4.

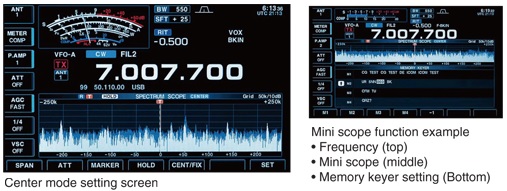

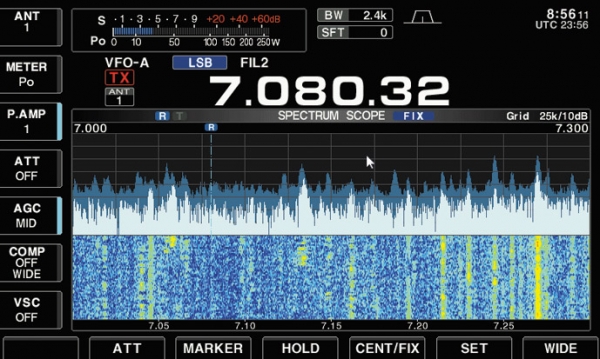

Espectro âmbito tempo real

Com uma unidade DSP dedicada, o âmbito espectro CI-7700 atinge 80dB de gama dinâmica ao nível do sinal de entrada. Além disso, melhora a resolução de tempo de resposta e alcance do sinal, de modo que é possível com precisão sintonizar o sinal pretendido como você vê-lo na tela do alcance de espectro. A faixa de alcance do espectro pode ser definido de forma independente a partir da freqüência de recepção. Você pode monitorar as condições da banda entre as bordas de varredura selecionada (modo fixo), bem como varrer uma largura de banda selecionada centrada na frequência de recepção (modo Center). Além disso, o escopo tem funções úteis, incluindo o atenuador de escopo (10dB / 20dB / 30dB), 2 tipos de marcador (Transmit, Receiver) e função Max espera. A função âmbito mini é conveniente para o monitoramento contínuo, mesmo durante o ajuste do modo de ajuste.



Gravador de voz digital

O gravador de voz digital (DVR) é uma função conveniente para concursos, DX-peditions, operação portátil e até mesmo a operação regular. Grave o seu indicativo, CQ, ou outra informação da estação em uma memória. Fácil de acesso "Record (REC)" independente e "Play" botões estão no painel frontal.



Potência de saída de 200W em ciclo completo, operando em carga total

Unidade PA e calor grande sinkThe IC-7700 utiliza dois amplificadores MRF150 energia conectados em configuração push-pull. Os amplificadores de potência proporcionam um 200W confiável de potência de até 54MHz. O quad eficaz sistema de refrigeração do ventilador torna possível gerar 200W de potência máxima, mesmo durante a operação ciclo de trabalho completo. O modulador PSN digital usando uma unidade DSP consistentemente reproduz uma excelente relação sinal-ruído, proporcionando transmissão limpa e clara. O amplificador PA usa uma fonte de 48V DC para fornecer potência de saída com baixo IMD em todas as bandas.









Geral

Range de frequência*1





Versão U.S.A.
Rx
Tx









Versão Europa, UK

Rx
Tx




















0.030– 60.000 MHz*2

1.800– 1.999 MHz 3.500– 3.999 MHz
5.3305, 5.3465, 5.3665, 5.3715, 5.4035 MHz*3
7.000– 7.300 MHz 10.100–10.150 MHz
14.000– 14.350 MHz 18.068–18.168 MHz
21.000– 21.450 MHz 24.890–24.990 MHz
28.000– 29.700 MHz 50.000–54.000 MHz


0.030– 60.000 MHz*2
1.810– 1.999 MHz 3.500– 3.800 MHz
7.000– 7.100 MHz (Versão Europeia)
7.000– 7.200 MHz (Versão UK)
10.100– 10.150 MHz 14.000–14.350 MHz
18.068– 18.168 MHz 21.000–21.450 MHz
24.890– 24.990 MHz 28.000–29.700 MHz
50.000– 52.000 MHz
*1 Range de frequência varia com o modelo.
*2 Algumas faixas de frequências não estão disponíveis.
*3 Ponto de frequência portadora. Somente no modo USB.

Modo

USB, LSB, CW, RTTY, PSK31, AM, FM

Número de canais

101 (99 regulares, 2 scan edges)

Impedância da antena

50Ω desbalanceado (sintonizador desligado)

Conector da antena

SO-239×4 e BNC×1

Alimentação

85 – 265V AC

Temp. de Operação

0°C a +50°C; +32°F a +122°F

Estabilidade de freq.

Menor que  ±0.05ppm
(0°C a +50°C, após aquece)

Resolução de freq.

1 Hz (mínimo)

Consuma
Tx Max. potência



Tx

Máx. potência

800VA

Rx

Stand-by

200VA (típico.)



Máx. áudio

210VA (típico.)

Dimensões (L×A×P)
(projeções não inclusas)

425 × 149 × 437 mm;
162332 × 578×17732 in

Peso (aprox.)

22.5kg; 49.6lb



Transmissor

Potência
SSB, CW, RTTY, PSK31, FM
AM

(continuidade ajustável)
5–200W
5–50W

Sistema de modulação
SSB
AM
FM


DPSN modulação
Digital modulação de baixa potência
Digital modulação de fase

Emissão de espúrios
Harmônicos

Emissões indesejáveis
(Exceto harmônicos)


Maior que 60dB (HF banda)
Maior que 70dB (50 MHz banda)
Maior que 50dB (HF banda)
Maior 66dB (50 MHz banda)

Supressão de portadora

Maior que 63dB

Supressão de banda lateral indesejada

Maior que 80dB

Range variável de TX

±9.999 kHz

Impedância do microf.

600Ω (8-pinos - conector)



Receptor

Sistema de recepção

Double conversion super-heterodyne system

Frequências intermediárias
1st
2nd


64.455 MHz
36 kHz

Sensibilidade (típica)
SSB, CW, RTTY
(BW: 2.4 kHz a 10dB S/N)

AM (BW: 6k Hz a 10dB S/N)


FM (BW: 15 kHz a 12dB SINAD)


0.1–1.799 MHz 0.5μV (Pre-amp 1 ON)
1.8–29.999 MHz 0.16μV (Pre-amp 1 ON)
50.0–54.0 MHz 0.13μV (Pre-amp 2 ON)
0.1–1.799 MHz 6.3μV (Pre-amp 1 ON)
1.8–29.999 MHz 2μV (Pre-amp 1 ON)
50.0–54.0 MHz 1μV (Pre-amp 2 ON)
28–29.990 MHz 0.5μV (Pre-amp 1 ON)
50.0–54.0 MHz 0.32μV (Pre-amp 2 ON)

Sensibilidade de squelch (Pre-amp: OFF)
SSB, CW, RTTY, PSK31
FM


Menor que 5.6μV
Menor que 1μV

Seletividade (valores representativos)
SSB, RTTY (BW: 2.4 kHz)

CW (BW: 500 Hz)

AM (BW: 6 kHz)

FM (BW: 15 kHz)


Maior que 2.4 kHz/–3dB
Menor que 3.6 kHz/–60dB
Maior que  500 Hz/–3dB
Menor que 700 Hz/–60dB
Maior que 6.0 kHz/–3dB
Menor que 15.0 kHz/–60dB
Maior que  12.0 kHz/–6dB
Menor que 20.0 kHz/–60dB

Relação de espúrios e rej. imagem

Maior que 70dB

Potência de áudio

Maior que 2.6W a 10% de distorção e com 8Ω de carga

Range variável de RIT

±9.999 kHz

Conector de fones

3-condutores 6.35 (d) mm (14″)

EXT SP conector

2-condutores 3.5 (d) mm (18″) /8Ω

O visor LCD pode ter algumas imperfeições que aparecem como pequenas ou manchas escuras. Isto não é um mau funcionamento ou defeito, mas uma característica normal de monitores LCD.

Todas as especificações estão sujeitas a alteração sem aviso prévio.

-> Informações oriundas da tradução do catálogo do fabricante e site oficial da ICOM América (www.icomamerica.com) <-
